Convertisseurs analogiques

Qu'est-ce qu'un convertisseur analogique ? Notre gamme

Quel est le mode de fonctionnement ?

Un convertisseur analogique est un circuit électronique qui transforme une grandeur analogique en une autre grandeur analogique de manière continue, sans numérisation ni découpage temporel.

Il agit directement sur des signaux électriques — tensions ou courants — afin d’en adapter l’amplitude, l’échelle ou la nature, tout en conservant une relation proportionnelle et instantanée entre l’entrée et la sortie.

Reposant sur des composants fonctionnant en régime linéaire, tels que les amplificateurs opérationnels, les résistances et les réseaux passifs, il est principalement utilisé pour le conditionnement, l’adaptation et l’amplification de signaux issus de capteurs ou destinés à des étages de traitement analogiques.

Il existe plusieurs types de convertisseurs analogiques selon la transformation recherchée, parmi lesquels les convertisseurs tension‑tension pour l’adaptation de niveaux, les convertisseurs tension‑courant (V/I) et courant‑tension (I/V) largement utilisés en instrumentation industrielle, ainsi que les convertisseurs analogiques de puissance comme les régulateurs linéaires.

Chaque topologie est choisie en fonction des contraintes de précision, de bruit, de bande passante et de puissance, dans le but de préserver l’intégrité du signal analogique tout au long de la chaîne de traitement.

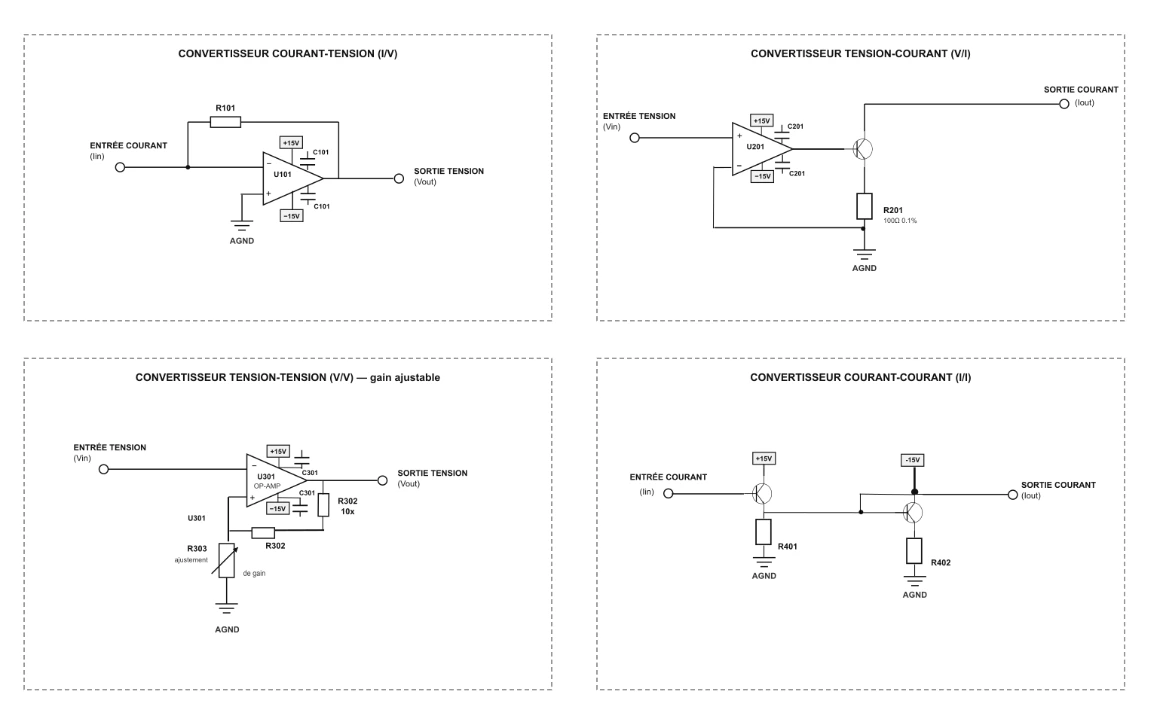

Schémas de principe de convertisseurs analogiques

Notre gamme

Convertisseur de signaux analogiques

Elecdan conçoit et réalise une large gamme de convertisseurs de signaux analogiques.
Tous les convertisseurs de signaux proposés sont moulés dans des boîtiers de faible encombrement.
Ainsi encapsulés, ils sont insensibles à la poussière, à l’humidité, aux vibrations.

Proposés en plusieurs versions standards :

– Montage Rail DIN (version R)

– Montage avec picots pour circuit imprimé (version C)

– Montage avec bornier à vis et inserts de fixation (version P)

En option (nous consulter) :

– Bornier Faston (version B)

– Fils (version F)

Ci-dessous, la liste des convertisseurs de signaux analogiques.
Si vous ne trouvez pas la fonction souhaitée, nous consulter afin d’étudier votre demande.
Les convertisseurs de signaux sont classés par « type » d’entrée :

- Lignes 1 à 23 : tension
- Lignes 24 à 41 : courant
- Lignes 42 à 44 : résistance
- Lignes 45 à 47 : potentiomètre
- Lignes 48 à 50 : fréquences
- Lignes 51 à 54 : température

Nos produits

Référence	Type	Spécificité	Entrée	Sortie	Fiche technique
ELII-34A	Courant → Courant	Triple isolement	4 - 20 mA	4 - 20 mA	Fiche_Elecdan_34_1577_Cv_isole_Ct_Ct_0908.pdf
ELII-34V2A	Courant → Courant	Montage 4 fils	4 - 20 mA	4 - 20 mA	Fiche_Elecdan_34-2__366__Cv_Mont_4_fils.pdf
ELII-31V1A	Courant → Courant	Auto-alimentation	0 (4) - 20 (100) mA	0 (4) - 20 (100) mA	Fiche_Elecdan_31-1__571__Sep_GICC_02.pdf
ELII-35V1C	Courant → Courant	Quadruple isolement	4 - 20 mA	2 x 4 - 20 mA	Fiche_Elecdan_35-1__123__Cv_S_A_Dble.pdf
ELII-35A	Courant → Courant	Quadruple isolement	4 - 20 mA	2 x 4 - 20 mA	Fiche_Elecdan_35__1659__Cv_D_a_QI.pdf
ELIV-30V1A	Courant → Tension	Auto-alimentation	0 - 20 mA	0 - 10 V	Fiche_Elecdan_30-1__143__CCT.pdf
ELIV-27V2A	Courant → Tension	Auto-alimentation	0-200 mA	0 - 10 V	Fiche_Elecdan_27-2__508__01-1 (1).pdf
ELIV-33V4A	Courant → Tension	Zéro parasitage	4 - 20 mA	0 - 10 V	Fiche_Elecdan_33-4__387__nv_01.pdf
ELIV-33V2A	Courant → Tension	Zéro parasitage	4 - 20 mA	0 - 10 V	Fiche_Elecdan_33-2__129_.pdf
ELIV-33V1A	Courant → Tension	Auto-alimentation	4 - 20 mA	0 - 10 V	Fiche_Elecdan_33-1__087_.pdf
ELIV-33A	Courant → Tension	Triple isolement	4 - 20 mA	0 - 10 V	Fiche_Elecdan_33__1583_Cv_isole_Ct_Ts_1008.pdf
ELVI-8A	Tension → Courant	Triple isolement	0 - 10 V	0 - 20 mA	Fiche_Elecdan_8__1624_.pdf
ELVI-9V1A	Tension → Courant	Montage 4 fils	0 - 10 V	4 - 20 mA	Fiche_Elecdan_9-1__427__CITC_M4f_01.pdf
ELVI-22V2A	Tension → Courant	Bipolaire	0 → ± 10 V	0 → ±i (10 à 80 mA)	Fiche_Elecdan_22-2__1389__CBRTC.pdf
ELVI-22V1A	Tension → Courant	Bipolaire	0 → ± 10 V	0 → ± 50 mA	Fiche_Elecdan_22-1__403__CBRTC_01.pdf
ELVI-22A	Tension → Courant	Triple isolement	0 → ± 10 V	0 → ± 20 mA	Fiche_Elecdan_22__1713_.pdf
ELVI-18	Tension → Courant	Triple isolement	0 → ± 100 mV	0 → ± 20 mA	Fiche_Elecdan_18__1842_.pdf
ELVI-9A	Tension → Courant	Triple isolement	0 - 10 V	4 - 20 mA	Fiche_Elecdan_9__1590__Cv_isole_Ts_Ct_1008_01.pdf
ELVV-7A	Tension → Tension	Triple isolement	0 - 10 V	0 - 10 V	Fiche_Elecdan_7__1591_.pdf
ELVV-7V2A	Tension → Tension	Haute fréquence	0 - 10 V	0 - 10 V	Fiche_Elecdan_7.2__303__CITTHF_nv.pdf
ELCT-52A	Température	Pour sonde PT 100	-200° → 600°C	4 - 20 mA 0 - 10 V	Fiche_Elecdan_52__1661__Cv_TL_prS.pdf
ELCT-500B	Température	Pour sonde PT 100	-20° → 150° C	0,4 - 2 V	Fiche_Elecdan_500_bis.pdf
