Quel est le mode de fonctionnement ?
Une alimentation linéaire est un système électronique qui transforme la tension du secteur en une tension continue stable et fiable, adaptée aux équipements électroniques. Elle fonctionne grâce à une chaîne de composants simples et robustes : un transformateur qui abaisse et isole la tension, des diodes qui redressent le courant, des condensateurs qui lissent les variations, puis un régulateur linéaire qui stabilise précisément la tension finale.
Un régulateur linéaire est un composant électronique composé d’un élément de puissance, d’une référence de tension et d’un circuit de contrôle, qui ajuste en continu la tension en dissipant l’excès d’énergie afin de fournir une sortie parfaitement stable et faiblement bruitée.
Ce fonctionnement sans découpage haute fréquence permet d’obtenir une alimentation très propre, avec un faible niveau de bruit électrique, ce qui en fait une solution particulièrement adaptée aux applications sensibles et aux systèmes exigeant fiabilité et stabilité.
Un régulateur linéaire est un composant électronique composé d’un élément de puissance, d’une référence de tension et d’un circuit de contrôle, qui ajuste en continu la tension en dissipant l’excès d’énergie afin de fournir une sortie parfaitement stable et faiblement bruitée.
Ce fonctionnement sans découpage haute fréquence permet d’obtenir une alimentation très propre, avec un faible niveau de bruit électrique, ce qui en fait une solution particulièrement adaptée aux applications sensibles et aux systèmes exigeant fiabilité et stabilité.
Téléchargement

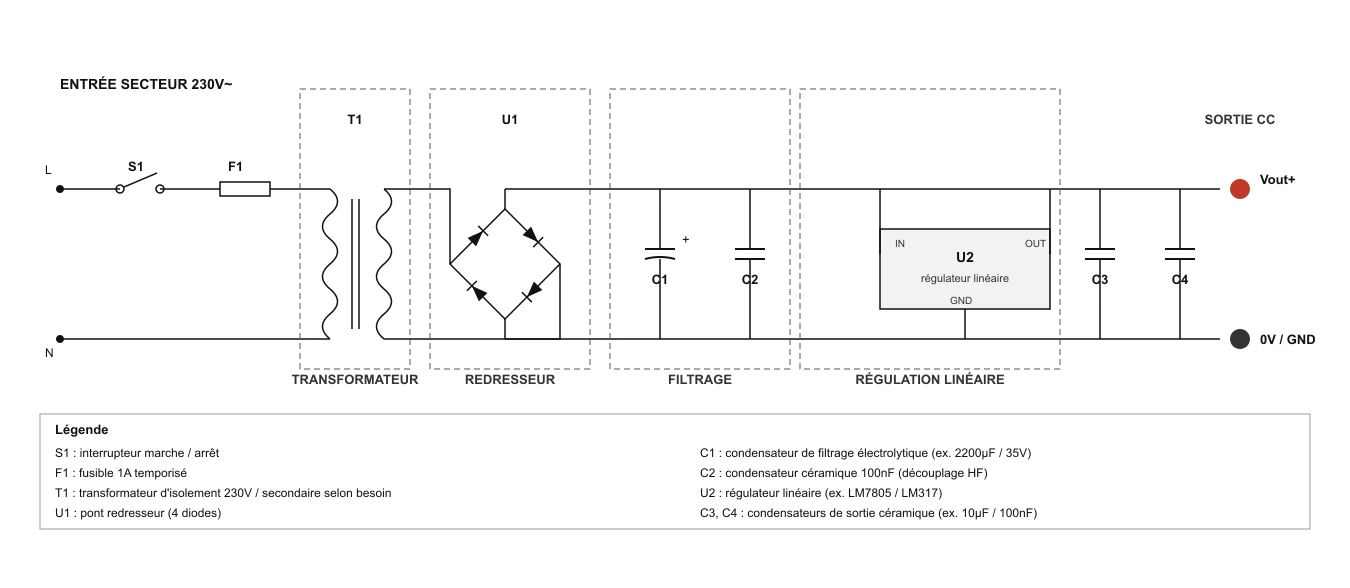

Schéma de principe d'une alimentation linéaire
Les alimentations linéaires industrielles (appelée aussi alimentation linéaire à régulation série) se présentent sous la forme de mini-modules haute fiabilité alimentés par le secteur, à dissipation thermique maximale homogénéisée par moulage époxy.
- Encapsulée, l’alimentation linéaire à régulation série devient un simple composant, compact, tropicalisé, isolé, insensible à l’humidité, à la poussière et aux vibrations.
- 90 modèles de base, Mono, Double, Triple sources, à tension fixe ou réglable, fournissent 3 à 48V (0 à 500V sur demande), de 0,6W à 24W.
- 29 options courantes multiplient les possibilités de ces alimentations.
- En version standard, les boîtiers sont équipés de 2 inserts M3 et de broches 1mm pour montage sur circuit imprimé.
- D’autres versions sont réalisables sur demande, nous consulter.
Tension d'entrée : | 230 VAC ±10% / 50 à 400 hz |
Tension de sortie : |
|
Régulation série : |
|
Temps de réponse : | < à 30 µs |
Ondulation résiduelle : | < 1 % de la tension nominale de sortie (< 0,1 % en technologie entièrement linéaire) |
Rigidité diélectrique entrée/sortie : | 2000 V eff. sous 5 mA |
Isolement entrée/sortie : | 100 Mohms sous 500 V |
Courant de sortie : | Réglage incorporé (axe 10 tours) sur les séries « 1 SR » avec caractéristique parfaitement rectangulaire, de zéro à i nominal, la tension étant par ailleurs réglable de > 1 V jusqu’à la tension nominale |
Protections : |
|
Caractéristiques thermiques : |
|
Fixations : | Différents boîtiers disponibles:
|
